Переходник N(female) - SMA(female) до 18 ГГц, rev.H
Распечатать
Подписаться
Описание
ВЧ переходник(адаптер)
N(female) - SMA(female)
Тип исполнения - прямой.
До 18 ГГц, КСВ≤1,2
Техническая документация:
Характеристики
Прямой коаксиальный переходник N(female) - SMA(female).
N розетка(female) - SMA розетка(female).
До 18 ГГц.
КСВ≤1,2
Рабочий диапазон температур -45°C...+85°C
Материал - нержавеющая сталь.
|
Габариты (длина , ширина , высота ), мм
|
38
x
18
x
18
|
Разъемы, переходники, аттенюаторы- характеристики:
|
Тип разъема
|
N
|
|
SMA
|
||
|
Тип исполнения
|
Прямой
|
|
Назначение
|
Розетка (мама)
|
|
Волновое сопротивление
|
50 Ом
|
|
Диапазон частот
|
0..18 ГГц
|
Графики КСВ, АЧХ:

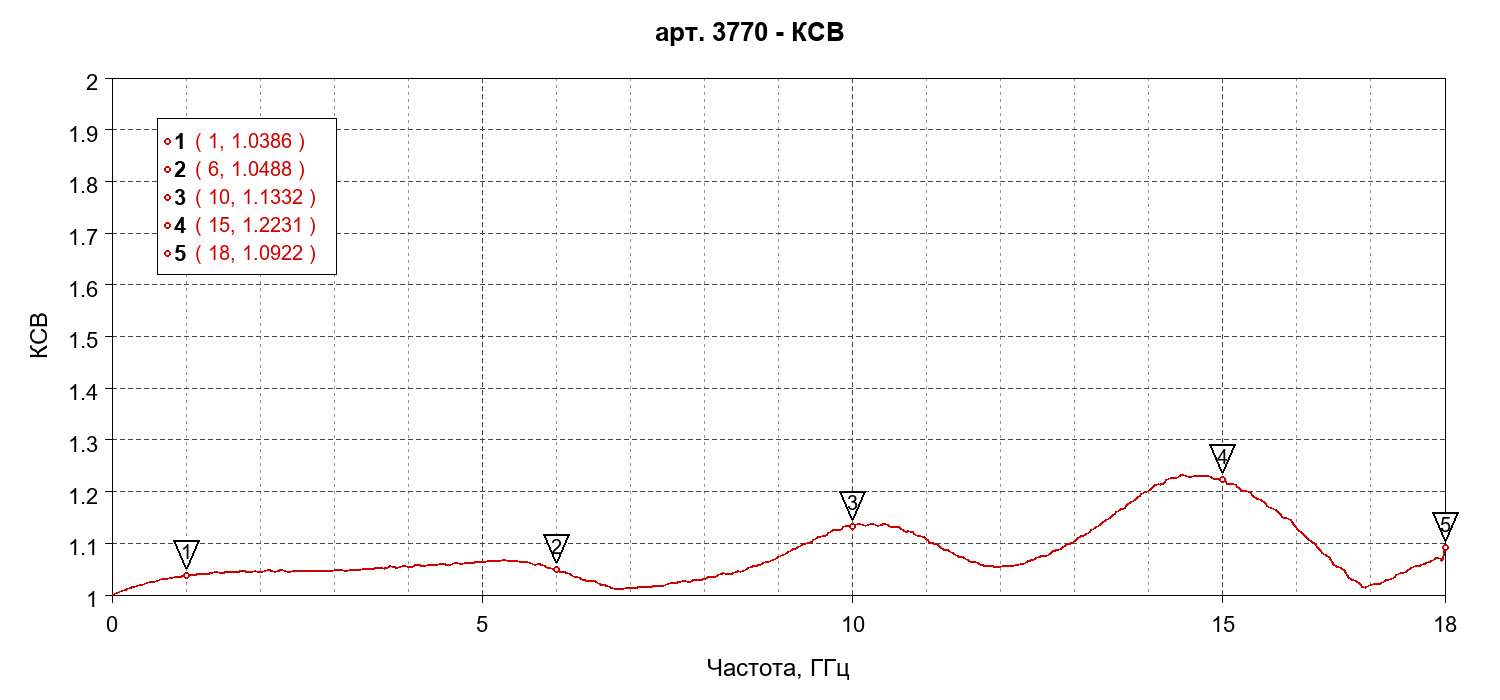

КСВ:

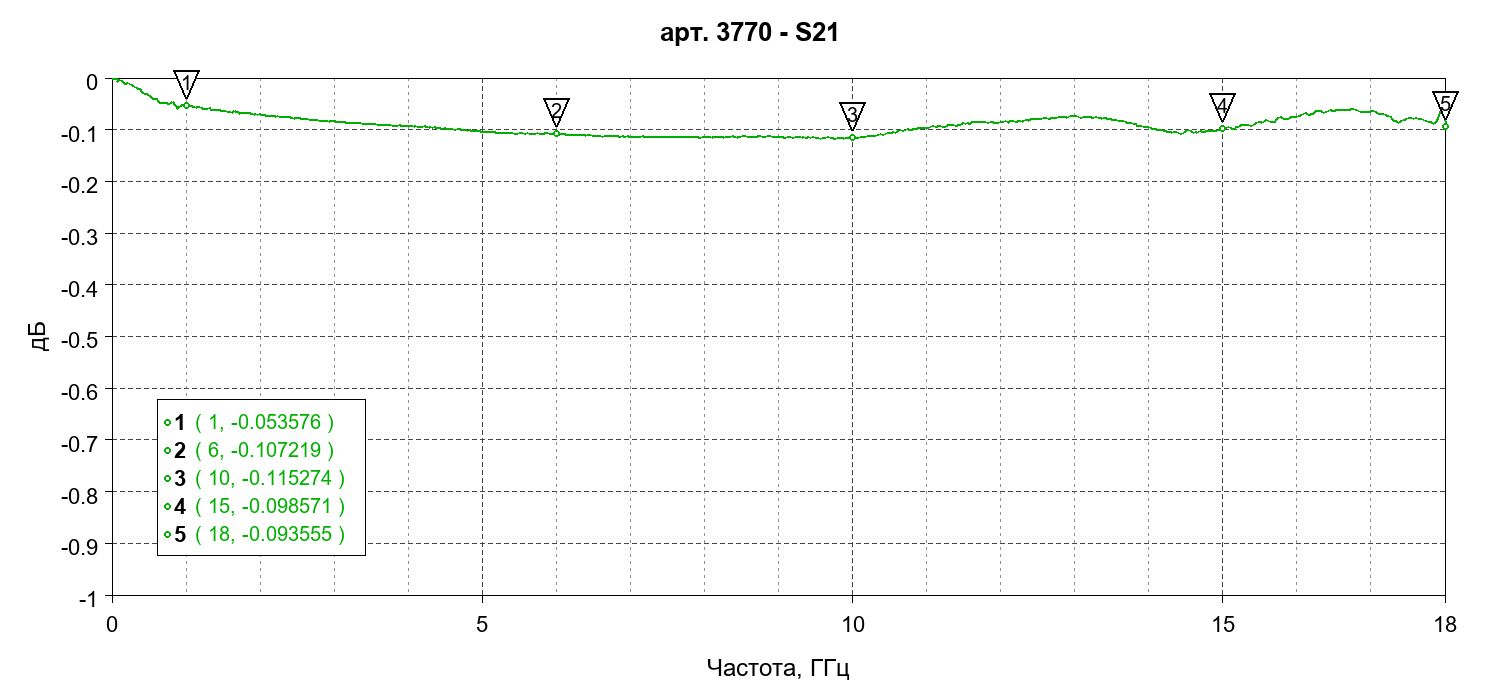

S-параметры:
