Кабели комбинированные предназначены для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и/или передачи сигналов управления.

Для внутренней прокладки.

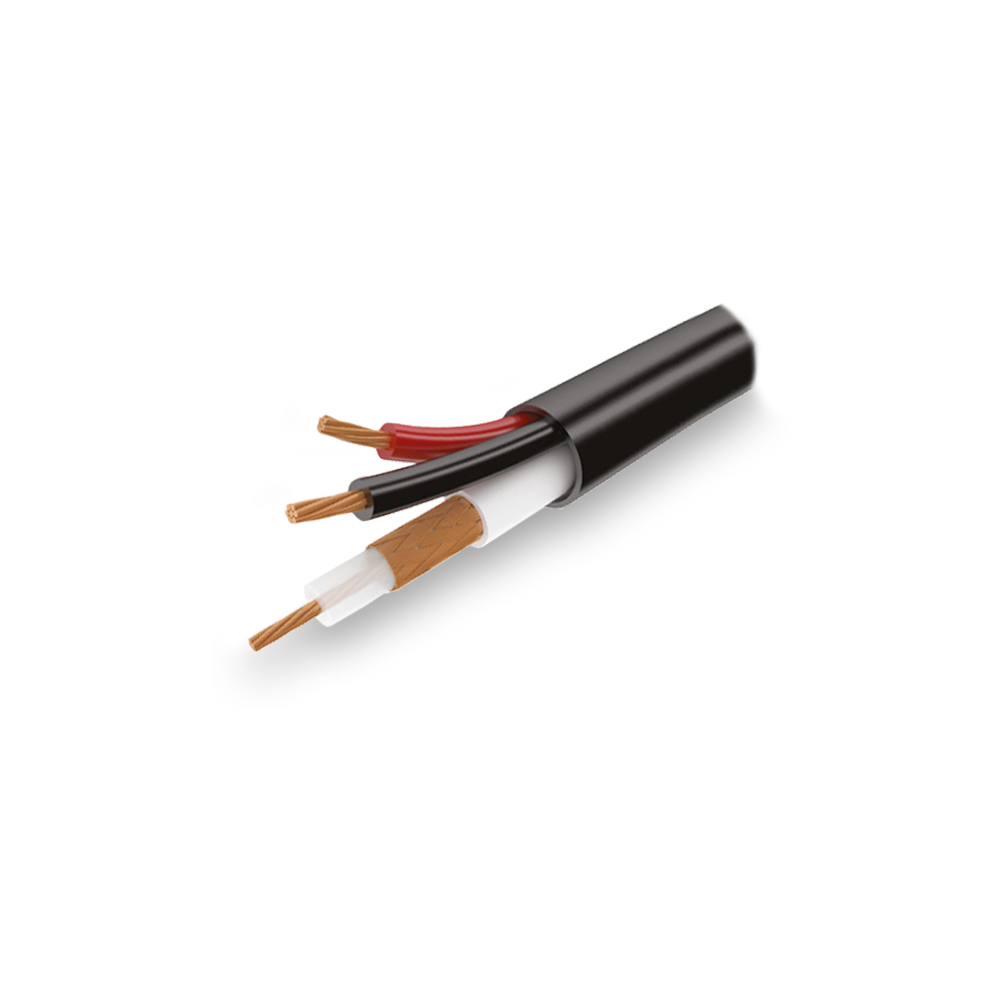

Состоит из радиочастотного кабеля и жил питания, объединенных под единой оболочкой.

Радиочастотный кабель:

  • с однопроволочным медным внутренним проводником
  • с изоляцией из вспененного полиэтилена
  • с внешним проводником в виде оплетки из медной проволоки

Жилы питания и общая оболочка кабеля:

  • жилы питания сечением 0.50 кв. мм
  • в общей оболочке из ПВХ пластиката (для внутренней прокладки)

Характеристики:

  • Марка радиокабеля - РК 75-3-32
  • Внутренний проводник - 1х0,60 мм
  • Диаметр изоляции - 2,7 мм
  • Коэффициент затухания при f=6 МГц - 2,9 дБ/100 м
  • Внешний диаметр кабеля - 10 мм
  • Масса кабеля - 69,5 г/м
  • Материал внешней оболочки - ПВХ
  • Электрическое сопротивление токопроводящих жил постоянному току при 20 °С и длине 1 км - не более 40,5 Ом/км

Электрические характеристики радиокабеля:

  • Волновое сопротивление - 75 Ом
  • Электрическая емкость кабеля - 56 пФ/м
  • Коэффициент укорочения длины волны - 1,22
  • Сопротивление связи - не более 110 мОм/м
  • Скорость распространения длины волны - 82%

Коэффициент затухания:

Частота, МГц Коэффициент затухания, дБ/100 м
6 2,7
10 3,5
50 7,9
100 11,4
200 16,3
470 25,5
862 35,3
1000 38,4
2150 58,7

Условия эксплуатации - от минус 50°С до плюс 70°С.

Стойкий к воздействию повышенной влажности воздуха до 98% при температуре до 35°С, в условиях монтажных изгибов - минус 15°С.

Стойкий к изгибам (не менее 10 изгибов на угол +/-90° при радиусе изгиба, равном десяти максимальным наружным диаметром кабеля).

Срок службы кабелей - 25 лет.

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
0  x   0  x   0
Масса в индивидуальной упаковке, грамм
70

Кабели- характеристики:

Вид кабеля
Комбинированный
