Направленная пассивная логопериодическая измерительная антенна КМ6-600/6000 с коэффициентом усиления до 6 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазоне частот от 600 до 6000 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • съёмная рукоятка упрощает хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

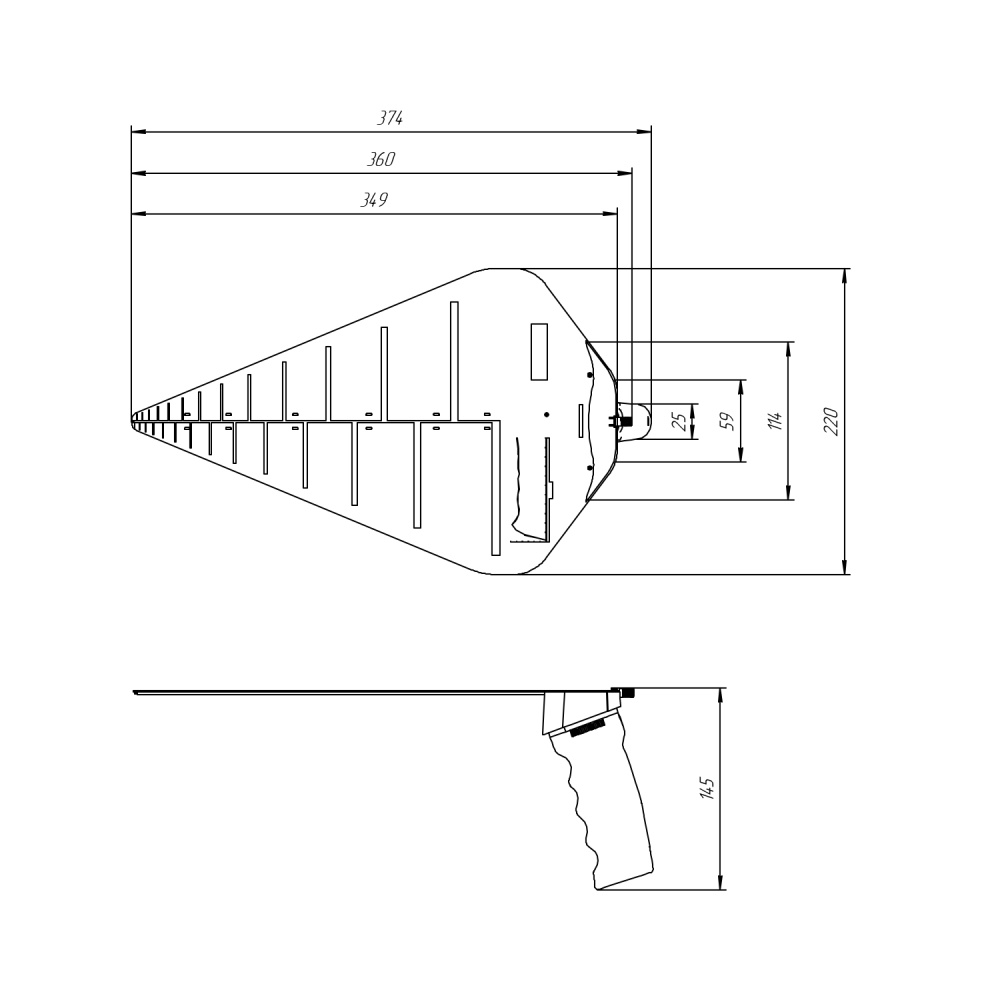

Габариты (длина , ширина , высота ), мм
370  x   220  x   140

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
380  x   240  x   70
Масса в индивидуальной упаковке, грамм
420

Антенны- характеристики :

Рабочий диапазон частот, МГц
600-6000
Усиление антенны, дБ
от 1 до 6,5
КСВ в рабочем диапазоне частот, не более
2.2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Стандарт связи
Многодиапазонная
LTE 800, LTE 900
GSM 900
UMTS 900
GSM 1800
LTE 1800
UMTS 2100
WiFi 2,4ГГц
LTE 2600
WiFi 5ГГц
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

Коэффициент усиления: gain-km6-600-6000.jpg
Диаграмма направленности в вертикальной плоскости: diagram-0_6GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-0_6GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-1GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-1GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-2GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-2GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-3GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-3GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-4GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-4GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-5GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-5GHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-6GHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-6GHz-90-deg.jpg

Комплектация:

Антенна со съемной рукояткой
Пигтейл SMA(male)-SMA(male) длиной 0,5 м из кабеля RG58
Паспорт
Упаковка
